DH-I打滑檢測器

打滑檢測裝置安裝在上行膠帶下方，觸輪隨膠帶機運行而帶動速度檢測器內的脈沖盤，在脈沖盤旋轉時傳感器進行計數，其計數值與預置數比較，判斷膠帶的帶速，即：正常速度狀態和打滑狀態。

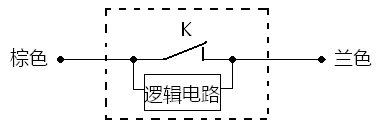

打滑檢測裝置內部采用非接觸式電感元件檢測觸輪旋轉信號，進行邏輯運算得出當前輸送機皮帶運行速度，與預置值進行比較判斷當前輸送機運行狀態是處于打滑狀態還是正常狀態。

打滑檢測裝置如果檢測到當前輸送機運行速度低于預置值時，K斷開；

V檢測裝置如果檢測到當前輸送機運行速度大于預置值時，K閉合；

注意：圖中的K并非是真正的干接點，而是電子式開關，但用途與干接點相同，當K斷開后邏輯電路可繼續正常工作。

打滑檢測裝置采用二線電子式開關原理，采用回路電流直接驅動（只要回路有微弱電流即可工作）無需額外電源供電。型打滑測速裝置有AC220V及DC24V兩種驅動電壓工作模式，購買前需要確定回路電壓值。

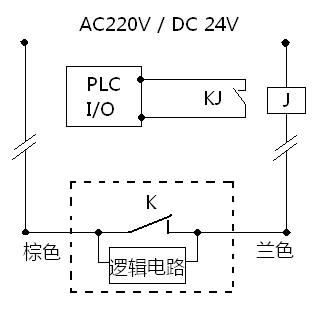

2、 與PLC連接方法（中繼方式）

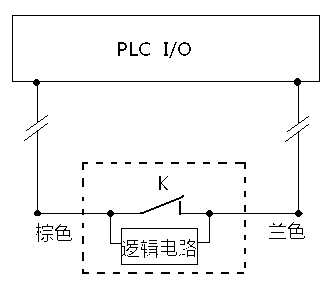

工地現場連接線路的線材或長度因素可能會導致產生感應電壓，當感應電壓高于PLC I/O電平閥值后會導致PLC無法進行正常信號識別，建議采用中繼方式連接。

注意：打滑測速裝置出廠時會根據現場使用的不同輸送機正常速度進行預置值設置，務必根據銘牌標示的速度值對應安裝到指定速度的輸送機上。

打滑測速裝置上電時具有15秒的開機延時功能（即上電時控制內部電子開關K閉合15秒），避免輸送機在啟動后提速階段產生打滑報警。延時時間結束后，速度打滑檢測器開始對當前輸送機速度進行檢測，當前速度低于預置值后控制內部電子開關K斷開。
